Qu'est ce qu'une prise diagnostic OBD ?

L'évolution rapide de la technologie automobile a profondément transformé les voitures modernes en des merveilles de complexité électronique. Cette évolution est largement facilitée par un dispositif essentiel mais souvent méconnu du grand public : la prise diagnostic OBD (On-Board Diagnostics).

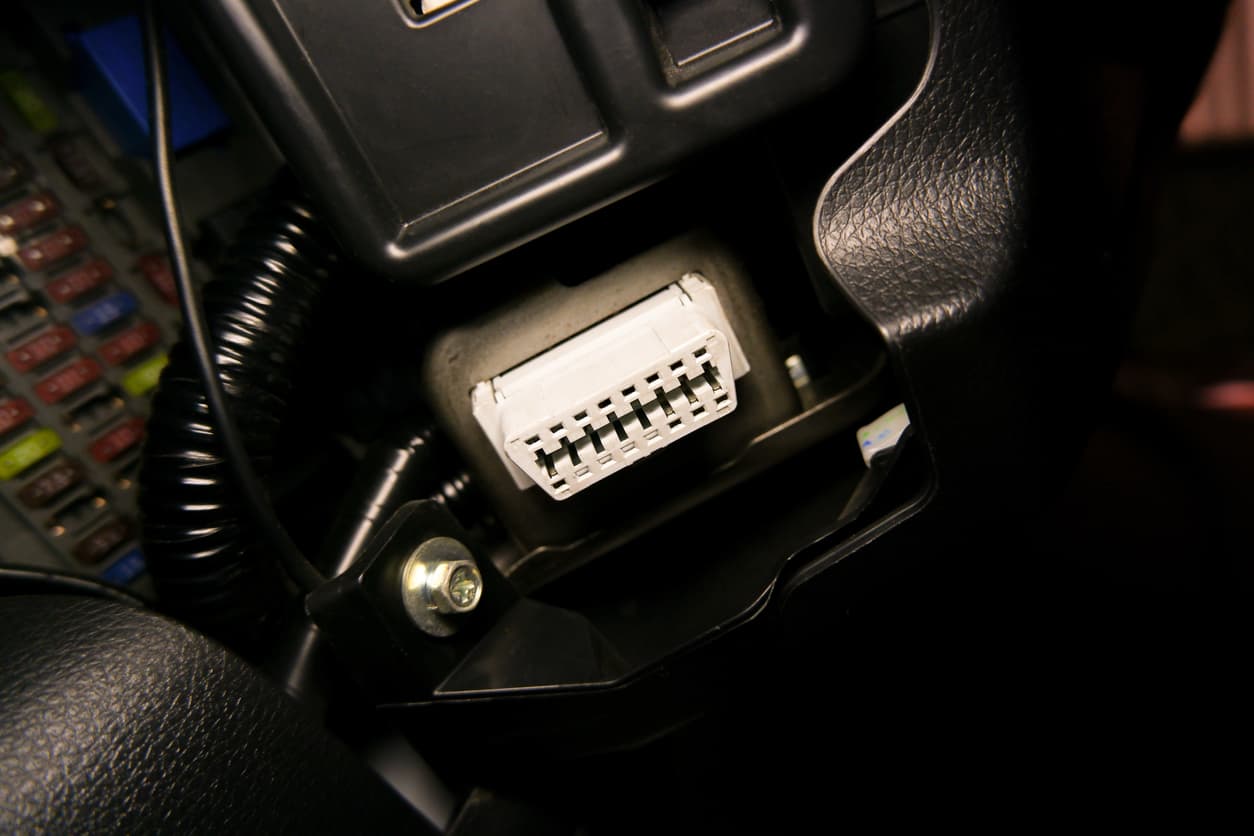

prise-diagnostic-voiture

Cette prise, présente dans la plupart des véhicules modernes, joue un rôle crucial dans le diagnostic et la maintenance des voitures, offrant aux propriétaires et aux techniciens un accès direct aux données et aux performances du véhicule. Explorons en détail le fonctionnement, l'importance et les bénéfices de cette technologie qui sous-tend une grande partie des avancées dans le domaine de l'automobile aujourd'hui.

Découvrez notre garantie panne mécanique.

Introduction à la prise diagnostic OBD

L'ère de l'électronique dans l'automobile

Depuis plusieurs décennies, l'industrie automobile a connu une transformation significative, avec des véhicules de plus en plus sophistiqués intégrant une multitude de systèmes électroniques. Ces avancées visent à améliorer la performance, la sécurité et le confort des conducteurs et des passagers. Cependant, cette complexité accrue a également introduit des défis en matière de diagnostic et d'entretien des véhicules.

C'est dans ce contexte que la prise diagnostic OBD se révèle être une solution cruciale. En effet, elle offre un accès direct et précis aux données vitales du véhicule, permettant aux mécaniciens et aux propriétaires de mieux comprendre le fonctionnement de leur voiture. Grâce à la prise OBD, il est possible de surveiller en temps réel divers paramètres tels que la température du moteur, les émissions, la vitesse, les niveaux de carburant et bien plus encore.

Cette capacité de diagnostic avancé permet non seulement d'identifier rapidement les problèmes potentiels, mais aussi de suivre les performances du véhicule dans son ensemble. Ainsi, les utilisateurs peuvent prendre des mesures préventives pour éviter les pannes coûteuses et prolonger la durée de vie de leur véhicule.

Pourquoi la prise OBD est-elle essentielle ?

La prise OBD sert de passerelle entre le cerveau électronique du véhicule et le monde extérieur. Elle permet de surveiller de près le bon fonctionnement de divers composants du moteur et des systèmes auxiliaires. Initialement conçue pour le contrôle des émissions polluantes, son rôle s'est considérablement étendu pour inclure la détection précoce de problèmes, évitant ainsi des réparations coûteuses et prolongeant la durée de vie du véhicule.


En outre, l'OBD a évolué pour devenir un outil indispensable dans l'atelier de chaque mécanicien, et même chez les amateurs avertis. Grâce à elle, le diagnostic des véhicules est devenu plus rapide, plus précis et, dans bien des cas, plus économique.


Cette introduction pose les bases pour comprendre l'importance et la fonctionnalité de la prise diagnostic OBD dans le contexte actuel de l'automobile. Dans les sections suivantes, nous explorerons plus en détail son histoire, son fonctionnement et son utilisation pour vous permettre de tirer le meilleur parti de cette technologie essentielle.

Lire aussi : Carnet d'entretien voiture, tout ce qu'il faut savoir

Prise diagnostic OBD : Définition, histoire et fonctionnalités

Qu'est ce que la prise diagnostic OBD ?

La prise diagnostic OBD est une interface standardisée présente dans les véhicules. Elle permet la communication avec le système de gestion du moteur et d'autres systèmes importants du véhicule. En d'autres termes, elle offre un aperçu en temps réel de l'état de santé de la voiture, fournissant des informations cruciales pour le diagnostic et la maintenance. Cette interface joue un rôle clé dans le suivi de la performance du moteur, la détection des pannes potentielles, et la réalisation des réparations nécessaires. Grâce à la communication bidirectionnelle entre la prise OBD et les outils de diagnostic appropriés, les mécaniciens et les propriétaires de véhicules peuvent accéder à une mine d'informations essentielles pour assurer le bon fonctionnement et la longévité du véhicule. L'utilisation efficace de la prise diagnostic OBD contribue donc à réduire les temps d'immobilisation des véhicules, à éviter les réparations coûteuses et à garantir une conduite plus sûre et plus fiable.

Une brève histoire de l'OBD

Les Premiers Pas de l'OBD

L'histoire de l'OBD débute aux États-Unis dans les années 1980, initiée par la CARB (Californian Air Resources Board) pour surveiller les émissions des véhicules. Cette initiative visait à réduire la pollution atmosphérique en exigeant un contrôle rigoureux des émissions des véhicules.

Évolution des Normes OBD

OBD-I : La première génération, introduite dans les années 1980, se concentrait principalement sur les émissions.

OBD-II : Introduite en 1996, cette norme a élargi les capacités de diagnostic et standardisé les prises et les codes d'erreur pour tous les véhicules.

EOBD : Variante européenne de l'OBD-II, mise en œuvre pour s'aligner sur les réglementations environnementales européennes.

L'évolution des normes OBD témoigne de l'engagement constant envers des normes plus strictes en matière de contrôle des émissions et de diagnostic des véhicules, favorisant ainsi des véhicules plus propres et plus performants sur le plan environnemental.

Fonctionnalités de la prise diagnostic OBD

La prise OBD permet une multitude de fonctions essentielles pour le diagnostic et l'entretien des véhicules modernes :


  • Lecture des Codes d'Erreur : La lecture des codes d'erreur fournit des codes spécifiques (DTC - Diagnostic Trouble Codes) qui aident à identifier les problèmes au sein des systèmes du véhicule. Ces codes sont générés en cas de dysfonctionnement ou de défaillance dans les différents composants du véhicule, tels que le système de gestion du moteur, le système de transmission, les capteurs, etc. Les mécaniciens et les propriétaires de véhicules utilisent ces codes pour diagnostiquer rapidement les problèmes, ce qui permet des réparations plus rapides et plus précises, réduisant ainsi les temps d'immobilisation des véhicules.

  • Surveillance des Performances du Véhicule : La prise OBD permet de suivre les performances en temps réel du véhicule. Cela inclut la surveillance de paramètres tels que la consommation de carburant, l'efficacité du moteur, les émissions en temps réel, les températures des différents composants, la vitesse, et bien d'autres encore. Cette surveillance continue permet aux conducteurs et aux techniciens d'identifier rapidement les anomalies ou les situations nécessitant une attention particulière, ce qui contribue à une utilisation plus efficace et durable du véhicule.

  • Contrôle des Émissions : La prise OBD joue un rôle clé dans le contrôle des émissions du véhicule, assurant la conformité aux normes environnementales. En surveillant en permanence les émissions produites par le moteur et les systèmes de contrôle des émissions, la prise OBD permet de détecter et de signaler tout dépassement des limites réglementaires. Cela permet aux propriétaires de véhicules et aux autorités réglementaires de prendre des mesures correctives pour réduire les émissions nocives et préserver la qualité de l'air et de l'environnement.


Dans l'ensemble, la prise diagnostic OBD est devenue un élément incontournable de l'industrie automobile, fournissant des informations vitales pour le bon fonctionnement et la maintenance des véhicules. La compréhension de son histoire et de ses fonctionnalités est essentielle pour tout propriétaire de véhicule ou professionnel de l'automobile.

L'OBD a évolué pour devenir bien plus qu'un simple outil de contrôle des émissions. Il est désormais un pilier central de la gestion des performances et de la maintenance préventive des véhicules modernes. Les informations précises fournies par la prise OBD permettent aux propriétaires de suivre de près l'état de santé de leur véhicule, de détecter les problèmes potentiels avant qu'ils ne deviennent majeurs, et d'optimiser les performances et la consommation de carburant.

Pour les professionnels de l'automobile, la prise OBD est un outil indispensable pour diagnostiquer les problèmes, effectuer des réparations précises et assurer la conformité aux normes environnementales. Sa standardisation et sa large adoption dans l'industrie ont permis de simplifier les procédures de diagnostic et de réparation, réduisant ainsi les coûts et les temps d'immobilisation des véhicules.

Garantie panne mécanique Linkar

👉 Jusqu'à 15 000€ remboursés

👉 Pas d'avance de frais

👉 Jusqu'à 200 pièces

bandeau_articles

Fonctionnement et utilisation de la prise OBD

Comprendre le fonctionnement de la prise diagnostic OBD est crucial pour tirer pleinement parti de ses capacités. Cette section détaille son mécanisme interne et comment les propriétaires de véhicules peuvent l'utiliser efficacement.

Technologie et connectivité de la prise OBD

La prise OBD fonctionne comme un portail d'accès aux systèmes informatiques complexes d'un véhicule. Voici ses caractéristiques clés :


Communication avec les Systèmes du Véhicule

La prise diagnostic OBD est connectée à plusieurs calculateurs embarqués (ECU) qui contrôlent divers aspects du véhicule, tels que le moteur, le système de freinage ABS, les airbags, et bien d'autres. Chaque ECU est responsable de surveiller et de contrôler un sous-système spécifique du véhicule, et la prise OBD agit comme une passerelle essentielle permettant la communication bidirectionnelle entre ces systèmes et les outils de diagnostic.


Grâce à cette communication, les mécaniciens et les outils de diagnostic peuvent accéder aux données en temps réel provenant de ces différents systèmes. Cela permet de détecter les anomalies ou les dysfonctionnements spécifiques à chaque système, facilitant ainsi le processus de diagnostic et de réparation.


Protocoles de Transmission des Données


La prise OBD utilise des protocoles standardisés pour envoyer et recevoir des informations, permettant ainsi une lecture et un diagnostic précis des données du véhicule. Ces protocoles définissent les règles et les formats de communication entre la prise OBD et les calculateurs embarqués, assurant ainsi une interopérabilité entre différents véhicules et outils de diagnostic.


Parmi les protocoles couramment utilisés figurent le protocole OBD-II, qui est largement adopté dans de nombreux pays, et d'autres protocoles spécifiques utilisés par certains constructeurs automobiles. Ces protocoles garantissent que les informations essentielles telles que les codes d'erreur, les données de capteurs, les états des actionneurs, et d'autres paramètres critiques sont transmises de manière fiable et conforme aux normes, facilitant ainsi le processus de diagnostic et de maintenance des véhicules.

Diagnostic automobile personnel avec OBD

La prise OBD offre aux propriétaires de véhicules la possibilité de diagnostiquer eux-mêmes les problèmes de leurs voitures. Pour ce faire, voici les étapes et les outils nécessaires :


Utilisation d'un Lecteur de Code OBD


  • Connectez un lecteur de code OBD (aussi appelé scanner OBD) à la prise.
  • Le lecteur interprète les codes de défaut enregistrés par le système du véhicule.


Interprétation des Données

  • Les codes d'erreur, ou DTC, fournissent des informations sur les problèmes potentiels dans le véhicule.
  • Des applications et logiciels spécialisés peuvent également être utilisés pour obtenir des diagnostics plus détaillés.


Avantages du Diagnostic Personnel


  • Permet d'identifier rapidement et précisément les problèmes potentiels.
  • Peut aider à éviter des réparations coûteuses et non nécessaires.


La prise OBD, par sa facilité d'utilisation et sa capacité à fournir des informations détaillées sur l'état du véhicule, est devenue un outil indispensable pour les propriétaires de voitures désireux de maintenir leur véhicule en bon état.

Les code d'erreur OBD et leur interprétation

La prise diagnostic OBD fournit des informations précieuses sous forme de codes d'erreur, appelés Diagnostic Trouble Codes (DTC). Comprendre ces codes est fondamental pour diagnostiquer et résoudre les problèmes du véhicule.

Lire aussi : Combien de temps faut-il pour recharger une batterie de voiture ?

Comprendre les data trouble codes

Les DTC sont des séquences alphanumériques générées par le système informatique du véhicule en réponse à une anomalie détectée. Voici comment ils sont structurés :


  1. Structure des Codes DTC


  • Chaque code commence par une lettre indiquant la catégorie du système concerné (par exemple, "P" pour Powertrain, "C" pour Chassis).
  • Le premier chiffre indique si le code est générique (0) ou spécifique au constructeur (1).
  • Les trois chiffres suivants décrivent le problème spécifique détecté.


Guide pour l'interprétation des codes

L'interprétation correcte des DTC est cruciale pour un diagnostic précis. Voici quelques points clés à considérer :


Signification des Catégories de Codes


  • P (Powertrain) : Problèmes liés au moteur ou à la transmission.
  • C (Chassis) : Problèmes liés aux systèmes comme les freins, la direction, etc.
  • B (Body) : Problèmes liés à la carrosserie, comme les fonctions internes.
  • U (User Network) : Problèmes liés aux réseaux de communication internes du véhicule.


Utilisation des Ressources en Ligne et des Manuels


  • Les significations précises des codes peuvent être trouvées dans les manuels de service du véhicule ou via des ressources en ligne dédiées.


Exemples de Codes Courants et leur Signification


  • P0420 : Dysfonctionnement du système catalytique.
  • P0300 : Raté d'allumage aléatoire/inégal.


La compréhension des DTC permet aux utilisateurs de la prise OBD de prendre des décisions éclairées concernant la maintenance et les réparations nécessaires, contribuant ainsi à la longévité et à la performance du véhicule.

prise-diagnostic-2

Conclusion et perspectives sur l'utilisation de la prise diagnostic OBD

En abordant la fin de notre exploration de la prise diagnostic OBD, il est essentiel de reconnaître son rôle crucial dans le monde automobile moderne et d'envisager son avenir.

Synthèse des points clés

La prise diagnostic OBD a révolutionné la façon dont nous interagissons avec nos véhicules. Voici un résumé de ses contributions majeures :


Diagnostic Avancé et Maintenance Préventive


Elle permet un diagnostic rapide et précis, offrant des économies significatives en temps et en coûts de réparation.


Accessibilité pour les Propriétaires de Véhicules


La prise OBD démocratise l'entretien automobile, donnant aux propriétaires la capacité de comprendre et de résoudre de nombreux problèmes par eux-mêmes.


Conformité aux Normes Environnementales


En surveillant et en contrôlant les émissions, l'OBD aide les véhicules à rester écologiquement responsables.


Perspectives d'avenir

L'avenir de la prise diagnostic OBD semble prometteur et pourrait inclure :

Intégration avec les Technologies Emergentes


  • Avec l'avancement des véhicules connectés et autonomes, l'OBD pourrait jouer un rôle encore plus central dans le diagnostic et la maintenance prédictive.


Améliorations dans le Diagnostic et la Personnalisation


  • L'OBD pourrait offrir des diagnostics encore plus personnalisés et détaillés, adaptés aux besoins spécifiques de chaque véhicule et conducteur.


Contribution à la Durabilité des Véhicules


  • En fournissant des données critiques sur le fonctionnement des véhicules, l'OBD continuera de contribuer à une conduite plus durable et respectueuse de l'environnement.


En conclusion, la prise diagnostic OBD est bien plus qu'un simple outil de diagnostic ; elle est un composant essentiel de l'automobile moderne. Sa capacité à s'adapter et à évoluer avec les technologies émergentes garantit qu'elle restera une ressource précieuse pour les générations futures de véhicules et leurs propriétaires.
